こんにちは。尾鍋組の大石です。



先日、手回しのSWS調査機を購入しましたので、早速、このSWSを使って弊社の土場の地盤強度を確かめてみました。





初めて手回しのSWSを使ってみましたが、これはなかなか、なかなか大変です💦

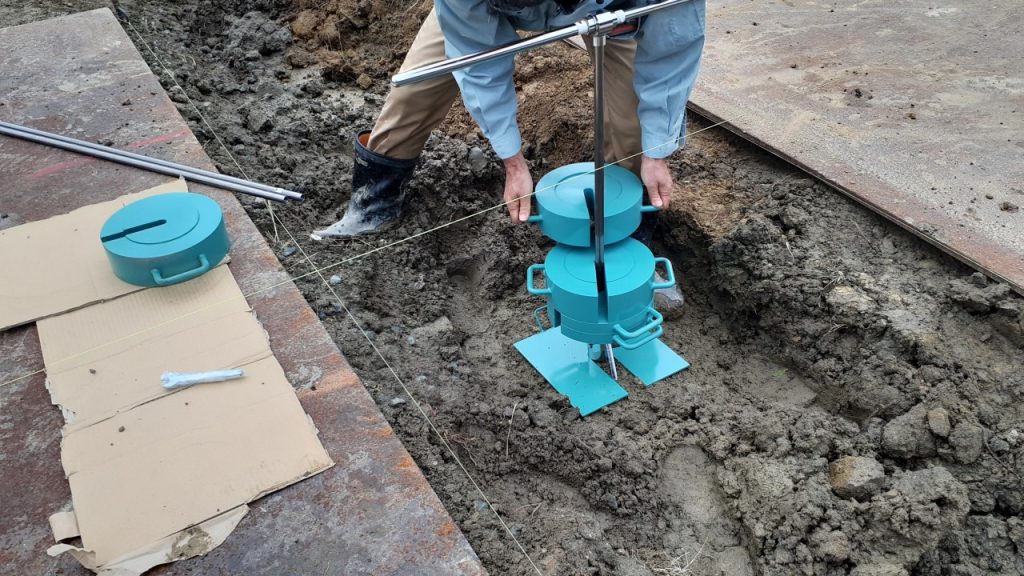

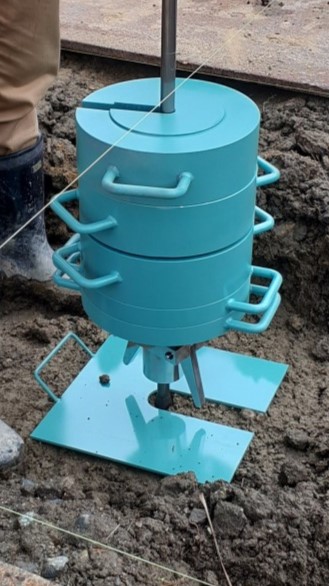

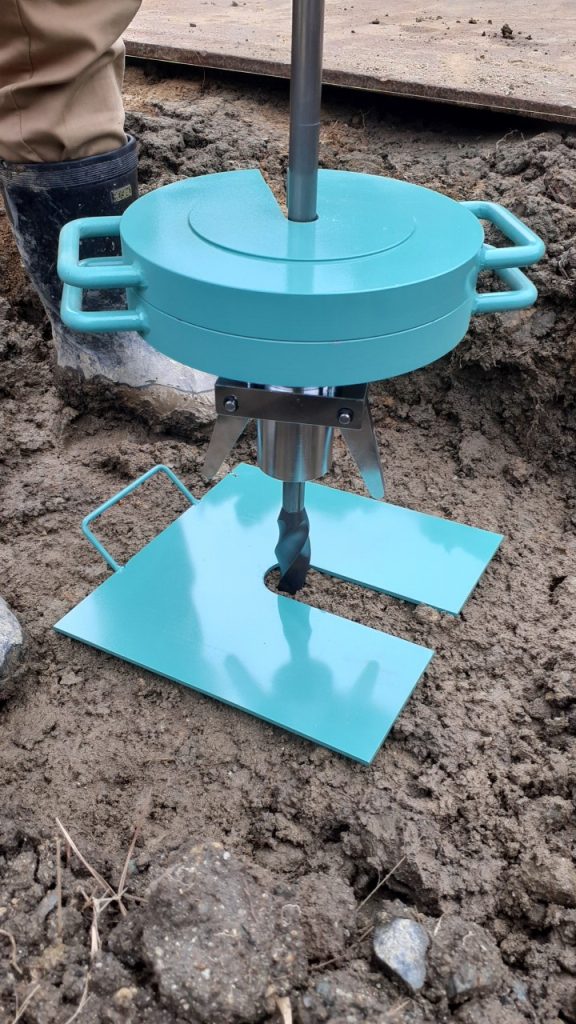

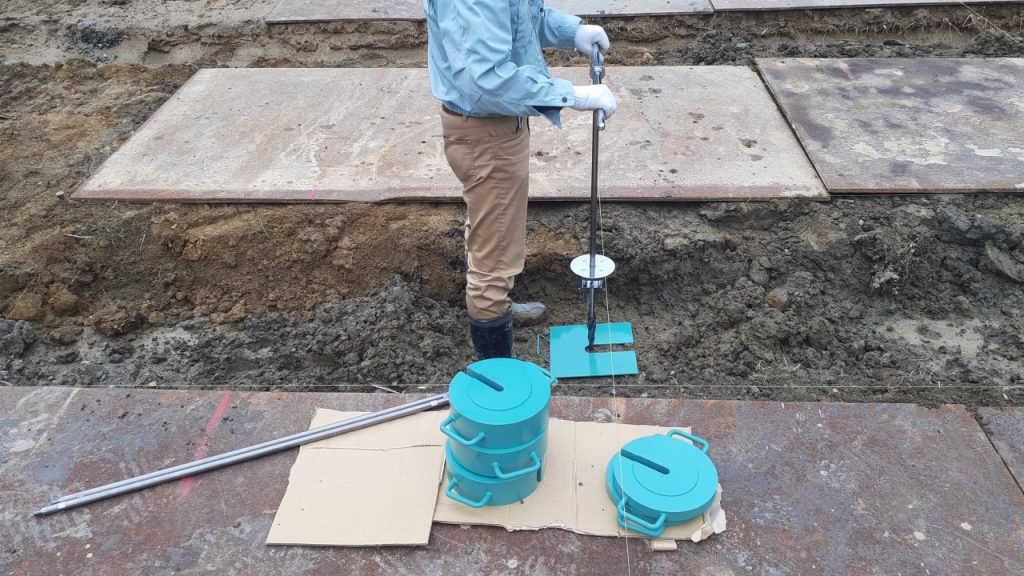

まず、25cm沈下するまで錘を1個ずつ足していきまずが、この錘が最初の2個は10kgなのでそれほどでもないですが、3個目からは25kgに変わります。



重い。。。載せる回数が多くても全部10kgの方がましですね。

 　

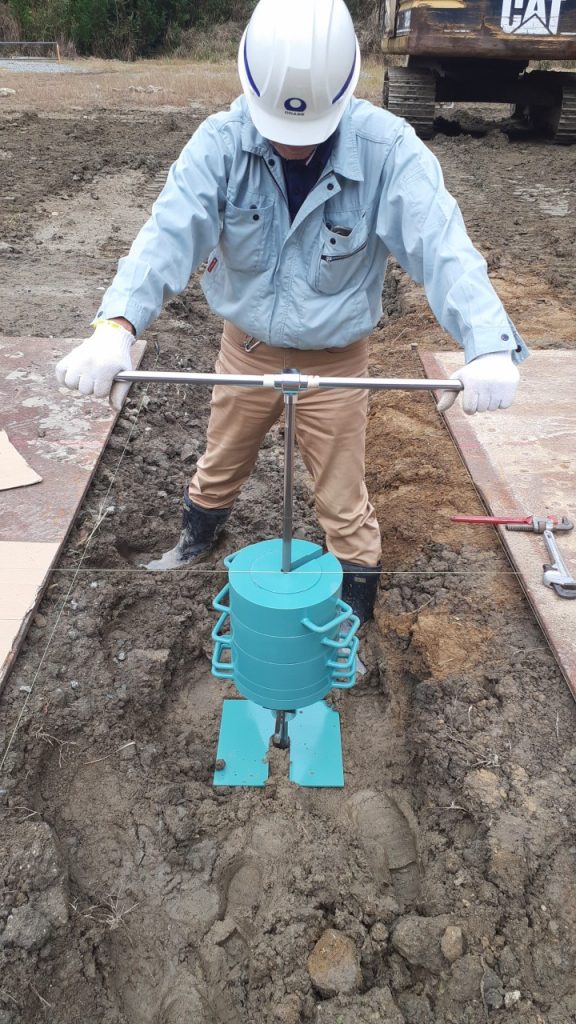

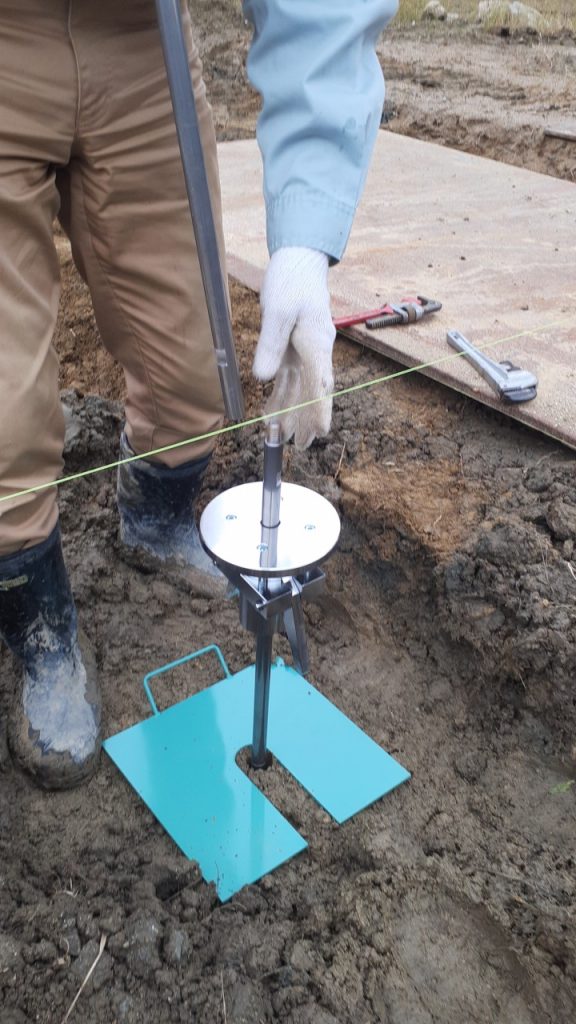

全部で100kg載せて、それでも25c沈下しなければ上部のハンドルを回転させますが、
結構軸がぶれてしまい、まっすぐ保ちながら回転させるのにまた一苦労です。







そして、次の25cmのために載せた錘を全部降ろします(´;ω;｀)





途中でロッドをつぎ足しながら



無事調査完了!!

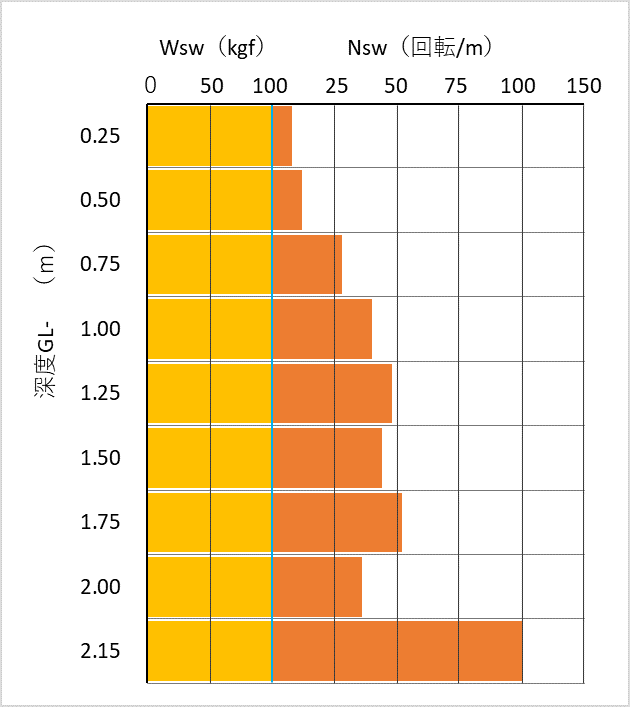

今回の調査した結果をまとめるとこんな感じです。





今回の地盤は、25cm沈下させるのに毎回回転が必要な地盤で、深度2.15mでそれ以降測定できないほどの硬さでした。



住宅を建てる時に行われる調査では、通常もっと深く10m近くまで行くこともありますし、1物件につき5箇所調査します。





でも、現在のSWS調査のほとんどは全自動の機械式で行われていますので、手回しSWSのような苦労はありませんので、ご心配なく～（笑）。

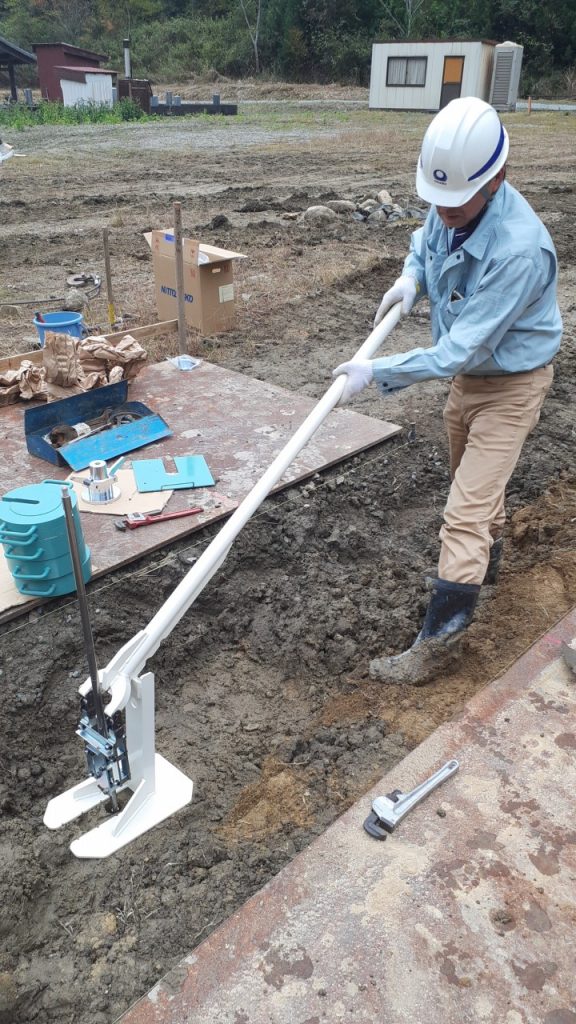

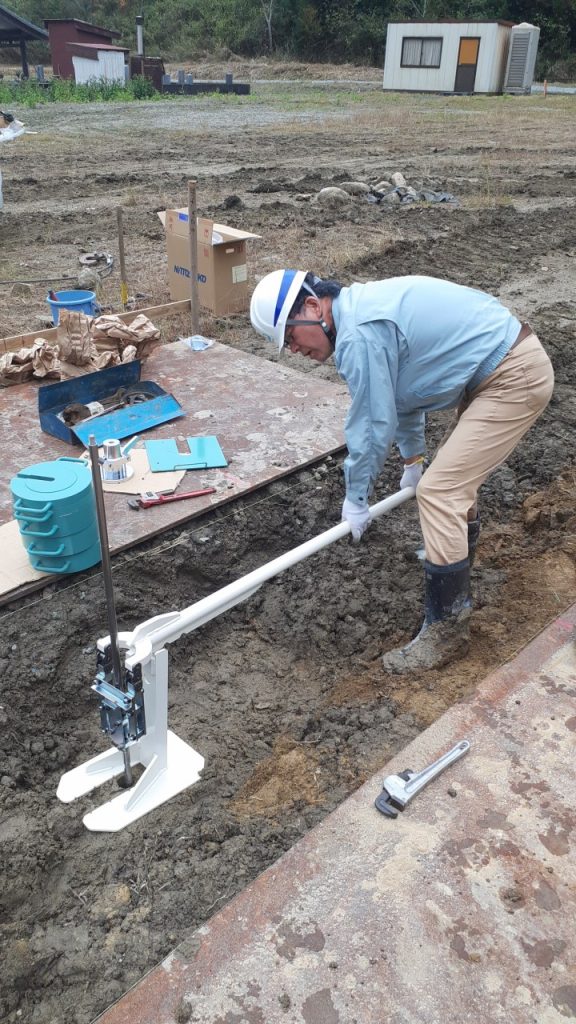

最後はてこの原理を使って地中のロッドを回収します。これは今も昔も同じ方法







ではまた！！
